硬質合金噴涂舟皿熱噴涂設備

發布時間：2024-12-26 9:34:22

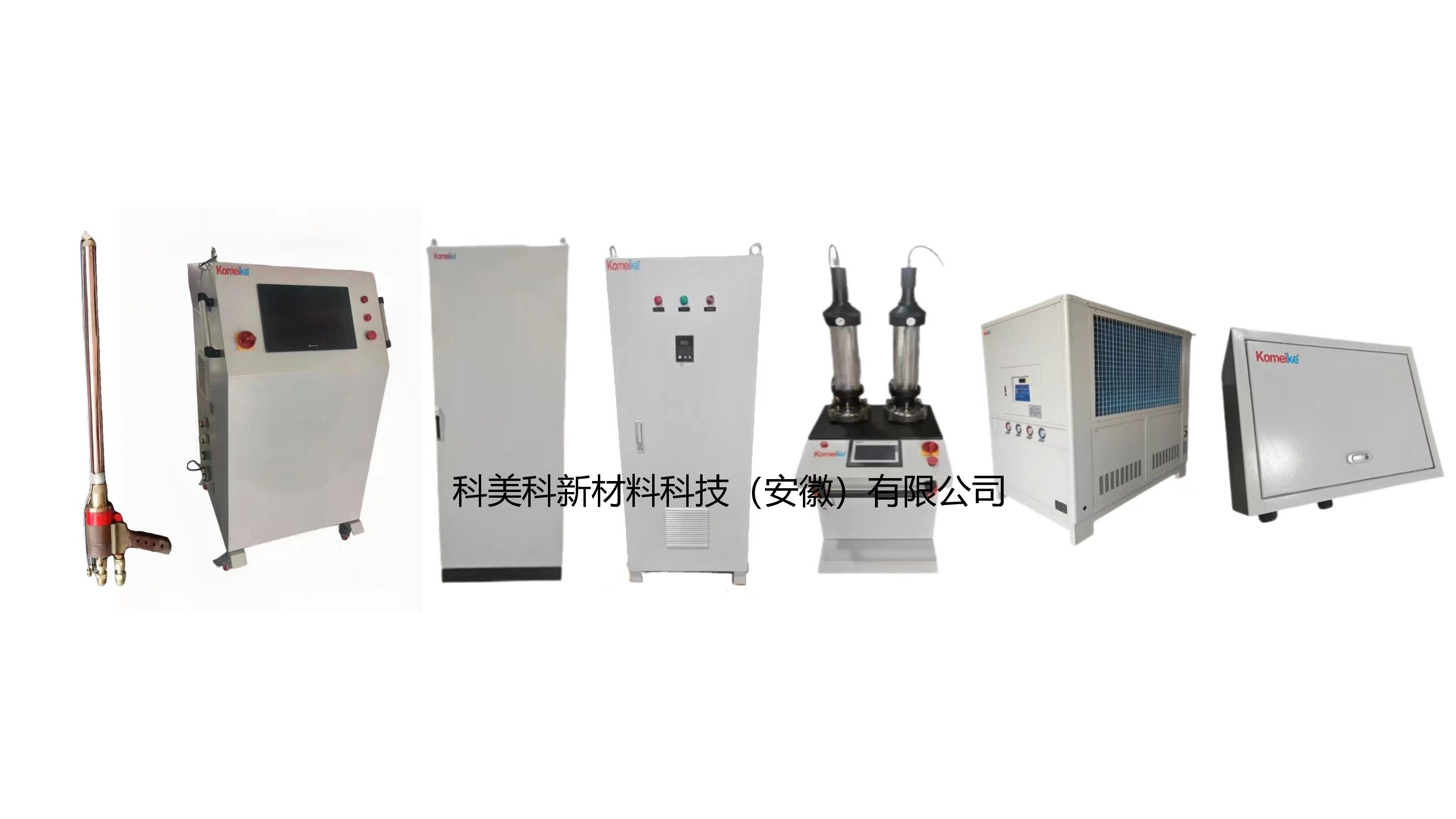

  komeike 品牌等離子噴涂設備介紹
180 型等離子噴涂設備
1、等離子噴涂設備專用水冷逆變電源（180NB 型）
本等離子主電源采用 3 組 IGBT 水冷電源模塊，電源為智能化模塊控制，該水冷電源模塊可長時
間給噴槍提供大流量的電流及電壓的輸出，電流輸出可達 1800A，電壓可達 100V，功
率可達 180KW，3 組 IGBT 模塊同時均勻給噴槍提供電流及電壓，使得長時間噴涂作業時電流電壓
的輸出穩定，避免出現功率不穩的現象及長時間噴涂作業降溫效果不佳的情況。
電源特點及好處：軟起弧，體積小效率高，耗電量低，散熱好可連續工作故障率低，水流量及溫
度雙層保護系統；可光纖通訊；有獨立報警系統，針對電源不同故障顯示報警代碼等優點。
本設備采用的電源模塊是目前國內穩定先進的等離子專用直流電源，3 組電源模塊實現同時
均勻的給噴槍提供電流及電壓。，假如在使用過程中 3 組電源其中一組出現故障時另外 2 組電源可繼
續為噴槍提供電流及電壓的輸出，不會影響功率的變化不會因此使噴涂作業暫停。
2、komeike 等離子設備控制系統（180 型）
180 型控制系統采用目前國內新一代控制終端，它采用目前高新科技對整個 180 型噴涂系統進
行自動化控制。所有氣體采用進口質量流量控制器，控制類型（閉環控制），解決了氣體在工作中壓
力、流量不穩定帶來的等離子焰流或大或小及火焰閃爍的問題以及電壓或高或低的現象，輸出功率從
而穩定。
180 型控制系統采用觸摸式控制終端，全數字化 15 寸觸摸屏控制，電流、主氣、次氣，噴槍點
火及關閉，除塵系統的啟動及停止，送粉載氣給定，雙桶送粉克重控制，機器人聯動控制及噴涂參數
都可通過觸摸屏直接輸入給定；
進水流量、進水溫度、出水溫度可實時監測，點火次數及噴涂作業時間可累積可復位，主氣、次
氣的壓力可實時監控，可實現與除塵系統、送粉系統及機械臂聯動系統的匹配及聯網控制，能夠
儲存 50 組以上的噴涂配方，方便后續隨時調用噴涂參數配方，噴涂過程中噴涂參數實時記錄并以曲
線保存（備注：觸摸屏配儲存卡，有斷電自動保存功能，不會丟失噴涂參數）。
進入系統分為管理員和員工通道，管理員可以更改和保存噴涂參數配方，員工只能調用噴涂參數
配方，增加開關機凈化程序（凈化時間 10 秒）；多重防護高頻干擾措施，15 寸全數字化觸摸屏控制。
3、komeike 等離子氣體控制管理中心：
180 型氣體控制管理系統采用目前新一代控制終端，所有氣體采用進口質量流量控制器的閉環
控制，解決了氣體在工作中的壓力、流量不穩定帶來的等離子火焰焰流或大或小及火焰閃爍的問題以
及電壓或高或低的現象，輸出功率從而更穩定。實現次氣流量的準確性及電壓的穩定性以及主氣給定
的穩定性，解決了火焰焰流的穩定性及解決了火焰閃爍的常見問題。
180 型氣體控制管理中心為獨立設計理念，與控制系統為各自獨立專柜專用的方式，氣體控制管
理系統與控制系統各為一體從而大大提高及解決了長時間使用漏氣所帶來的安全性，維修時的便捷
性，也使得氣體在供給時會穩定的將氣體輸出至噴槍。
4、komeike 送粉器（200 型）
1、送粉器是用來貯存噴涂粉末并按工藝要求向噴槍輸送粉末的裝置；
2、送粉氣體：本送粉器采用氮氣或氬氣為送粉氣體；
3、送粉方式：噴涂粉末通過送粉刮盤的轉動將粉末輸送到送粉器出口處，粉末通過氣體壓力一起離
開送粉桶進入送粉管到噴槍火焰焰流中心，送粉量及送粉氣體大小可隨意調節
4、送粉桶特性：送粉桶采用可視有機玻璃材料，該材料具有高透視度，高強度耐磨損，耐腐蝕，抗
高壓等優點；
5、送粉器系統：本送粉器有獨立控制系統，采用西門子 PLC+西門子觸摸屏+進口質量流量控制器+
伺服電機控制；送粉氣體流量及送粉轉速可通過觸摸屏直接輸入給定，轉速到 0.1r/min,送粉氣體
流量到 0.05L/min，攪拌器轉速可根據參數不同隨意調整等特點。
6、送粉器可實現與噴涂設備直接聯動，可通過操作界面直接控制送粉器送粉，也可以獨立操作送粉
器送粉；
5、komeike 水、電轉接箱（180 型）：
轉接箱是將等離子設備的水與電混合后輸送到噴槍，同時提供噴槍起弧時所需要的高頻脈沖電壓
及檢測噴槍回水溫度和冷卻水壓力的裝置，該水電轉接箱具有輕巧靈活，方便拖動，可掛壁，起弧性
能好，減小噴嘴起弧時瞬間電流沖擊。
